1 系统构成
DMC630M运动控制器 + 威纶通5寸触摸屏
u 自主研发的新型多轴运动控制系统
u 支持标准Modbus协议
u 3轴电机控制输出,3轴联动
u 16路通用输入,12路通用输出,全部光电隔离
u 进口高品质大容量NAND,支持1024组文件参数
u 内嵌主机通讯接口,可灵活扩展,目前支持IO、A/D、D/A、PWM、手轮等。
应用范围
本系统适用于单批单Y的自动锁螺丝系统,其他类型的机台(双批、双Y)有其他对应系统适用,操作界面类似,有问题或需求请致电我公司联系洽谈。
2 操作界面

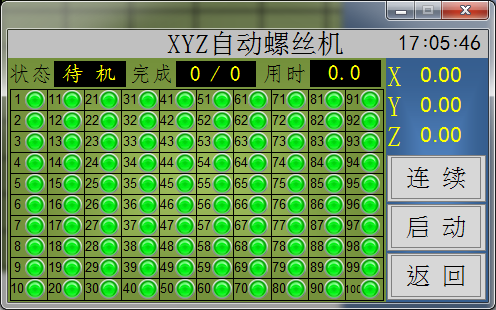

主状态界面:
显示系统运行时的各种状态

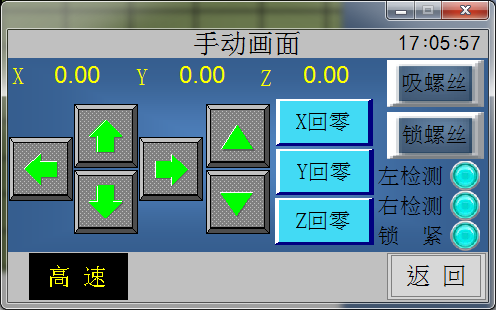

手动测试界面
测试电机和IO点状态有没有问题

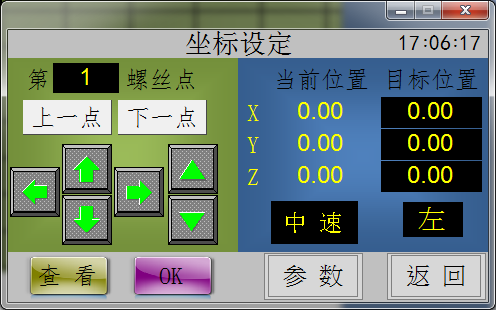

点位编辑界面
示教找要锁螺丝的点

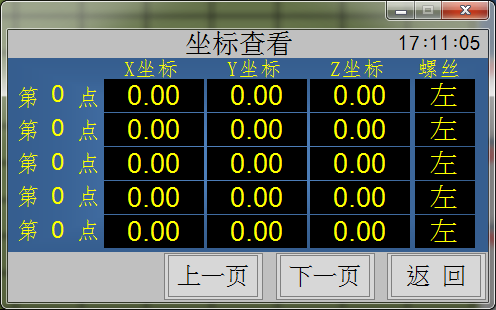

点位浏览界面
查看已经编辑的点位坐标信息
产品参数设置界面

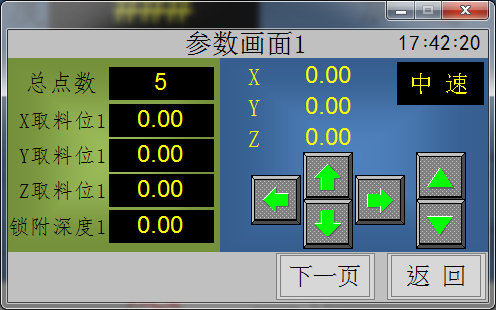

设置产品相关的参数,下图是设置取1#螺丝的位置参数

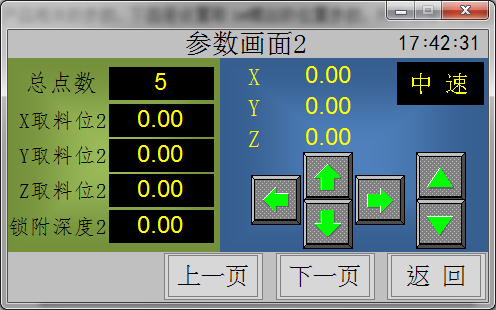

下图是2#螺丝的参数
下图是速度参数

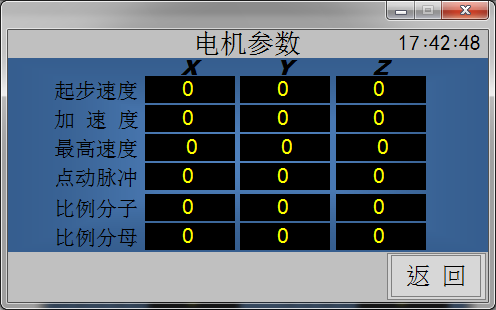

电机参数
设置电机的手动默认速度及脉冲、长度转换系数
